1.电机定转子铁芯级进模概述

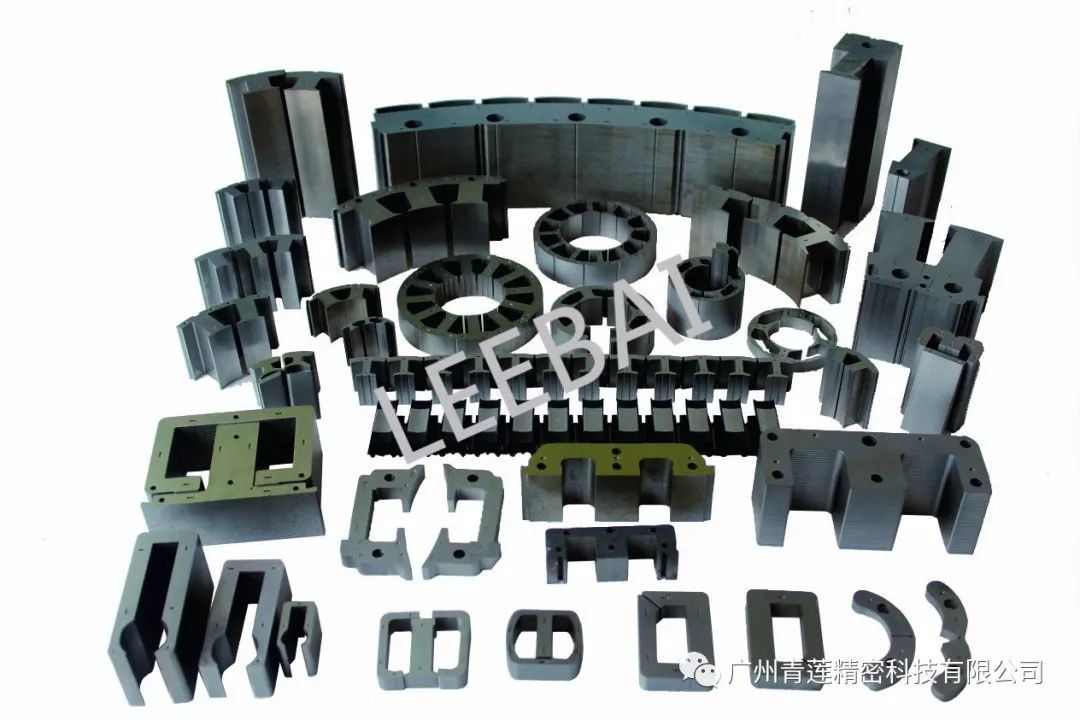

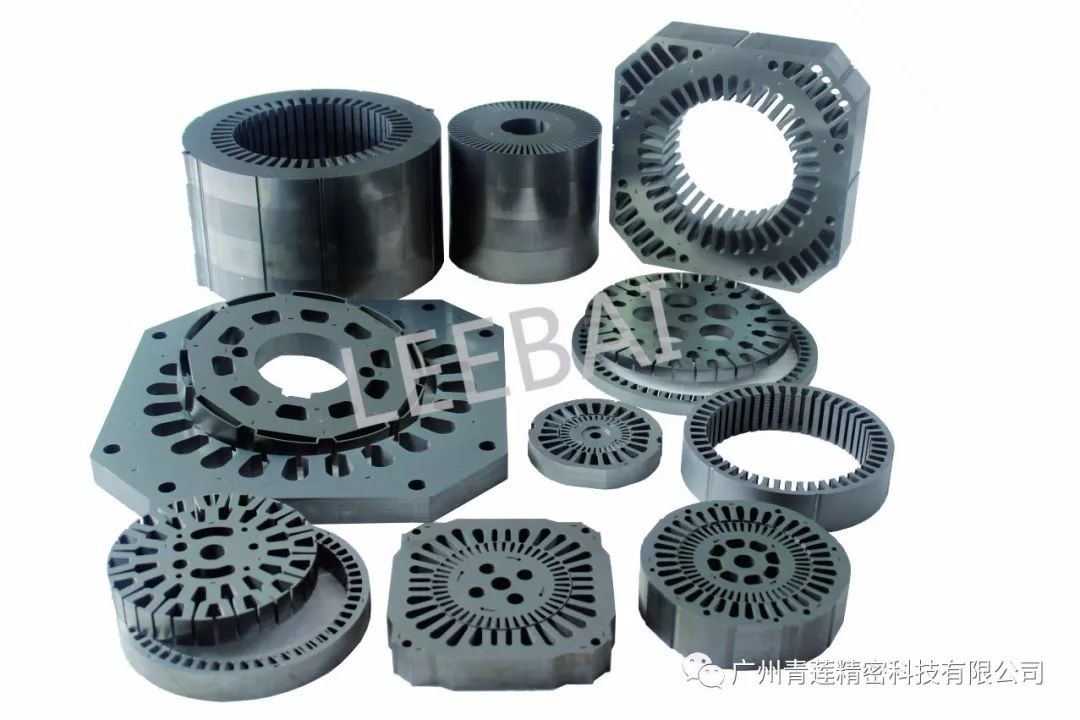

在电机行业中，定、转子铁芯是电机上的重要零部件之一，它的质量好坏直接影响到电机的技术性能。传统制作铁芯方法是用一般普通模具冲制出定、转子冲片(散片),经过齐片，再用铆钉铆接、扣片或氩弧焊等工艺过程制成铁芯，对于交流电机转子铁芯还需用手工进行扭转出斜槽，步进电机要求定、转子铁芯磁性能和厚度方向均匀，定子铁芯和转子铁芯冲片之间分别要求旋转一定的角度，如用传统方法制作，效率低，精度很难达到技术要求。现在随着高速冲压技术的迅速发展，在电机、电器等领域，已广泛采用高速冲压多工位级进模制造自动叠片式的结构铁芯，其中定、转子铁芯还可以带扭转叠斜槽、冲片之间带大角度回转叠铆结构等，与普通冲模相比，多工位级进模具有冲制精度高、生产效率高、使用寿命长、所冲制铁芯尺寸精度一致性好、容易实现自动化、适合大批量生产等优点，是电机行业精密模具发展的方向。定、转子自动叠铆级进模具有制造精度高、结构先进、带有技术性要求高的回转机构、计数分离机构及安全机构等，铁芯自动叠铆、转子带扭斜叠铆、大角度回转叠铆的冲制工步都是放在定、转子冲片落料工位上完成的。级进模上的主要零件凸模、凹模都采用硬质合金材料，每磨一次刃口可冲150万次以上，模具总寿命在1.2亿次以上。
2.电机定转子铁芯自动叠铆技术
级进模上带自动叠铆技术就是要把原来传统制作铁芯的工艺过程（冲出散片－齐片－铆合）放在一副模具内完成，即在级进模的基础上增加了新的冲压工艺技术，除了冲定、转子上的轴孔、槽孔等冲片形状要求外，增设了定、转子铁芯叠铆需要的叠铆点及起叠铆点分离作用的计数孔的冲压工位，并将原来定、转子的落料工位改变成先起落料作用，然后使各冲片再形成叠铆过程和叠片计数分离过程（以确保铁芯厚度）的叠铆工位，如定、转子铁芯需要带扭转、回转叠铆功能的，在级进模转子或定子落料工位的下模上要带有扭转机构或回转机构，由叠铆点在冲片上不断改变或转动位置而实现这一功能的，从而满足在一副模具内自动完成冲片的叠铆和回转叠铆的技术要求。
3. 铁芯自动叠片形成的过程是

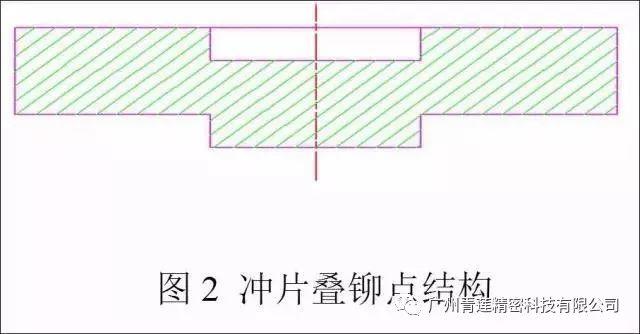

在定、转子冲片适当部位上冲出一定几何形状的叠铆点，叠铆点的形式如图2所示，
上部是凹陷形孔，下部是凸起的，然后将同一名义尺寸的上一冲片凸起部分嵌入到下一冲片的凹陷形孔时，在模具中落料凹模收紧圈内自然形成“过盈”，达到紧固连接的目的

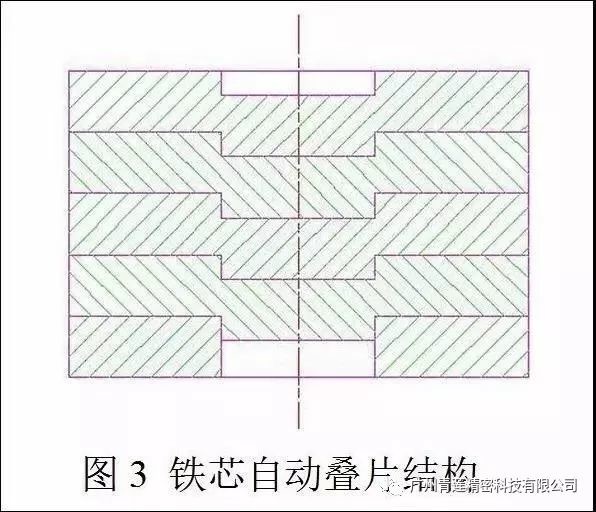

如图3所示。在模具内铁芯形成的过程是，在冲片落料工位上使上一片叠铆点的凸起部位正确地与下面一片的叠铆点凹形孔部位重合在一起，当上面一片受到落料凸模压力作用时，下面一片借助其外形与凹模壁摩擦所产生的反作用力使两片产生叠铆。
这样，通过高速自动冲床连续不断的冲制，就可以得到一片挨着一片排列、毛刺是同一方向而且具有一定叠厚的整齐铁芯。
4.铁芯叠片厚度的控制方法是

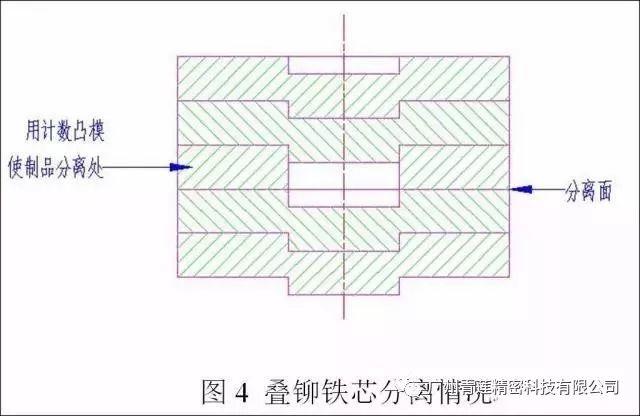

在铁芯预定的片数时，把最后一片冲片上的叠铆点冲穿，使铁芯按预定的片数分离，如图4所示。

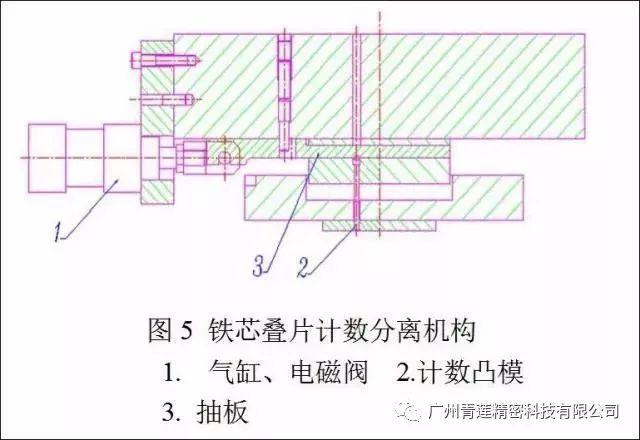

在模具结构上设置有自动叠片计数分离装置
如图5所示。在计数凸模上面有一个抽板机构，抽板由气缸带动，气缸动作由电磁阀控制，电磁阀根据控制箱发出的指令而动作。冲床每一次行程信号都输入到控制箱里，当冲到所设定片数时，控制箱会发出信号，通过电磁阀和气缸，使抽板动作，从而使计数凸模达到计数分离的目的，即在冲片的叠铆点上达到计量孔被冲穿和不冲计量孔的目的。铁芯的叠片厚度可以自行设定。另外，有的转子铁芯的轴孔因支承结构的需要，要求冲制成有2段或3段台肩沉孔。

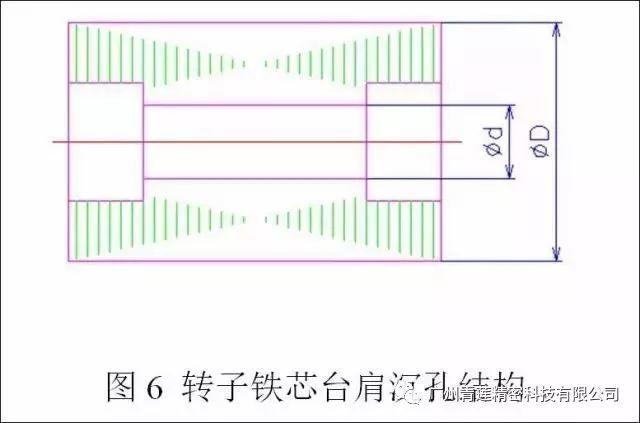

如图6所示，级进模上要同时完成冲制这种有台肩孔工序要求的铁芯，可采用上述相类似的结构原理，

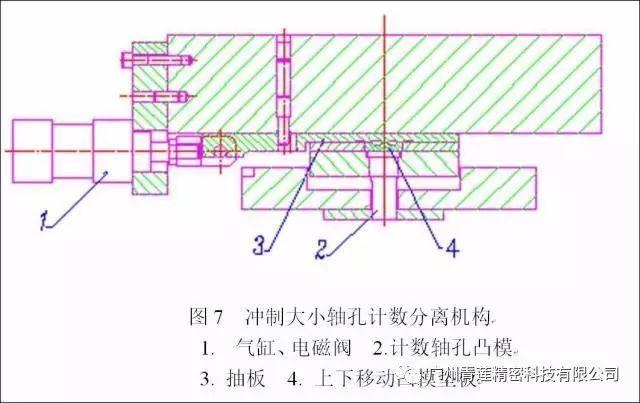

可采用上述相类似的结构原理，模具结构如图7所示。
5. 铁芯叠铆结构形式有两种
第一种是密叠式，即叠铆成组的铁芯不需要在模具外再加压，出模即可达到铁芯叠铆的结合力。第二种是半密叠式，出模时已叠铆的铁芯冲片之间有间隙，还需要再加压才能保证结合力。
6.铁芯叠铆的设置及数量的确定

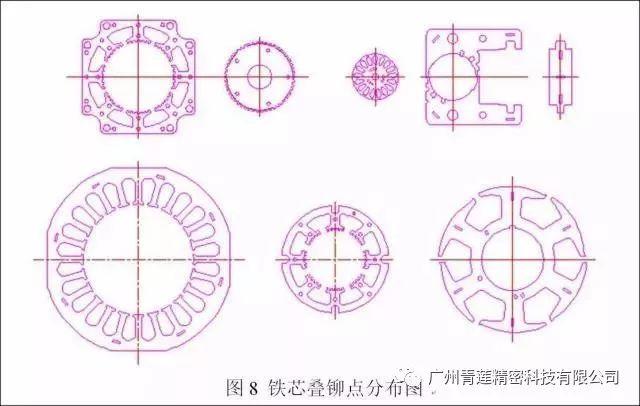

铁芯叠铆点位置的选择应根据冲片的几何形状确定，同时考虑到电机的电磁性能及使用要求，模具上应考虑叠铆点的凸模、凹模镶块位置是否有干涉现象及落料凸模相应叠铆顶杆孔位置离边上距离的强度问题。叠铆点在铁芯上分布应对称和均匀，叠铆点的数量及大小应根据铁芯冲片之间要求的结合力大小来确定，同时必须考虑到模具的制造工艺性。如铁芯冲片之间带有大角度回转叠铆的，还要考虑叠铆点的等分要求等。如图8所示。

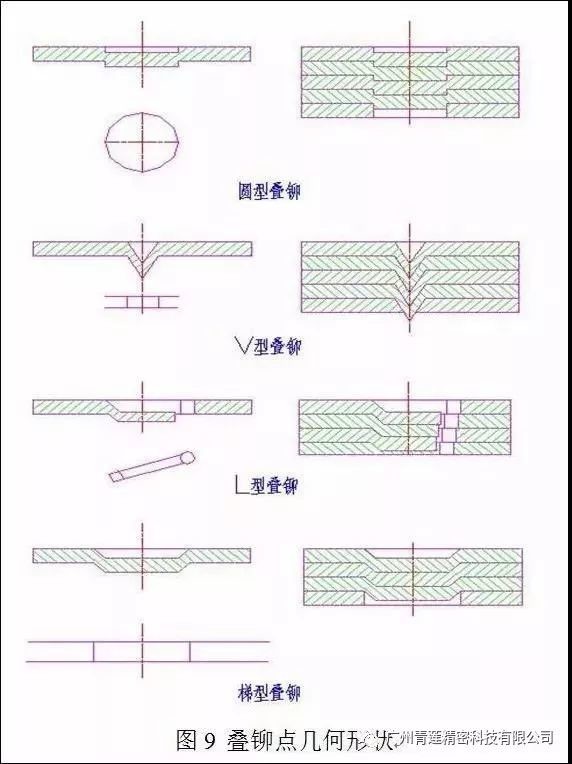

7.铁芯叠铆点的几何形状有
（a）圆柱形叠铆点，适用于铁芯的密叠式结构；
（b）V型叠铆点，该叠铆点的特点是铁芯冲片之间的连接强度大，适用于铁芯的密叠式结构和半密叠式结构；
（c）L型叠铆点，该叠铆点形状一般用于交流电机转子铁芯的扭斜叠铆，适用于铁芯的密叠式结构；
（d）梯形叠铆点，该叠铆点有园梯形和长梯形叠铆点结构之分，两者都适用于铁芯的密叠式结构，如图9所示。
8.叠铆点的过盈量

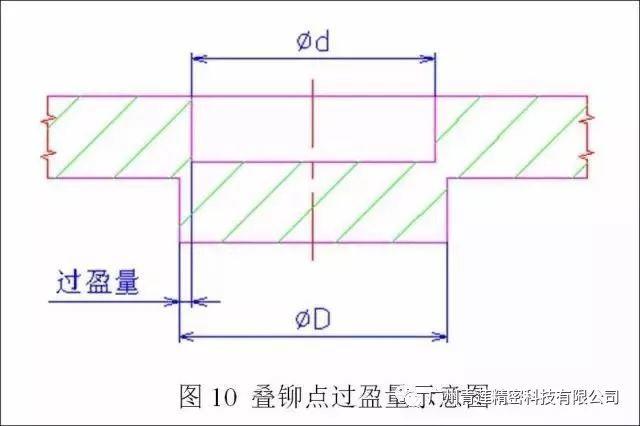

铁芯叠铆的结合力大小与叠铆点的过盈量有关，如图10所示，叠铆点凸台的外径D与内经d的尺寸差（即过盈量），由冲制叠铆点凸模与凹模的刃口间隙确定，所以选取合适的间隙是保证铁芯叠铆强度以及叠铆难易程度情况的一个重要部分。
